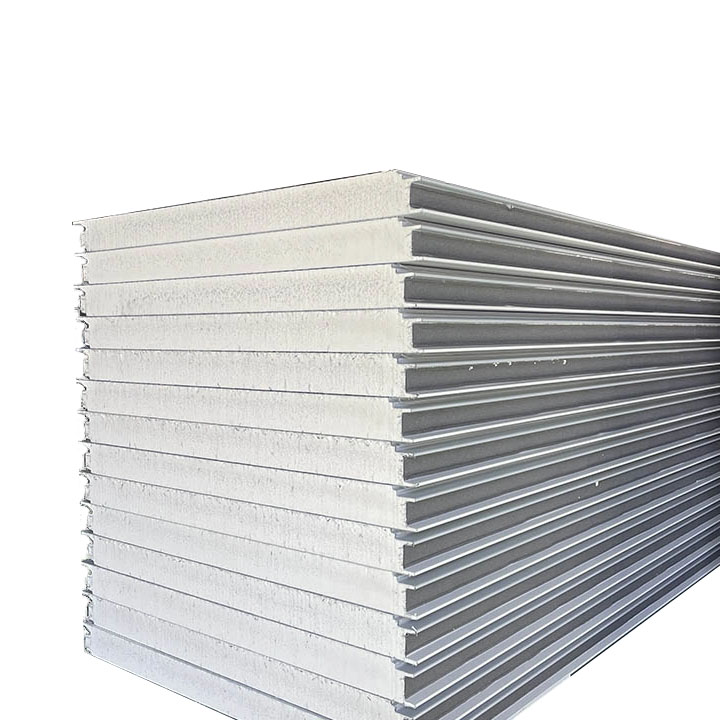

Painel sanduíche plano
Impermeável:A estrutura da placa é firme e tem um bom desempenho à prova de água.
Isolamento acústico:A estrutura porosa do núcleo EPS pode absorver eficazmente as ondas sonoras.
Economia de energia:O desempenho do isolamento térmico ajuda a reduzir o consumo de energia do edifício e a atingir os objetivos de poupança de energia.
Económico e prático:O custo é relativamente baixo, a relação custo-benefício é elevada e é adequado para aplicações de grande escala, como instalações industriais, armazéns, câmaras frigoríficas, edifícios temporários, etc.
Introdução do produto
Se procura um material de construção fiável e ecológico, os painéis sanduíche em EPS são a escolha perfeita. Estes painéis não só oferecem excelentes capacidades de isolamento térmico, como também apresentam excelentes propriedades de resistência ao fogo. Desta forma, garantem a segurança dos ocupantes do edifício e um ambiente interior confortável.
Especificações do produto
Largura efetiva do painel |
Teto: 950/960 mm |
Parede: 950/1150 mm |
|
Espessura da chapa de aço |
0,40~0,70 mm |
Espessura do painel |
50/75/100/150/200 mm |
Densidade EPS |
12-14 kg/m³ |
Cor |
Conforme RAL ou personalizado |
Revestimento |
PE, SMP, HDP, PVDF |
Tipo de aço |
Aço PPGL, PPGI/chapa de alumínio/chapa de aço inoxidável |
Limitação de comprimento |
Máx. 5,9 m para 20 pés |
Máx. 11,9 m para 40 pés |
|
Maneira conjunta |
Tipo de parafusos ocultos |
À prova de fogo |
B1/BA |
Vantagem |
Impermeável |
Resistências do processo de transferência de calor |
0,035-0,05w/m·k |
Garantia de qualidade
A empresa estabeleceu um laboratório de testes de materiais de alto nível. Equipado com mais de 30 equipamentos profissionais, este laboratório está totalmente empenhado em duas tarefas principais. Em primeiro lugar, realiza testes abrangentes sobre as propriedades físicas, mecânicas e de combustão das matérias-primas, materiais auxiliares e produtos acabados associados ao sistema de invólucro. Em segundo lugar, desempenha um papel fundamental na investigação e desenvolvimento de novos produtos. Além disso, todas as operações laboratoriais seguem rigorosamente as especificações operacionais de norma internacional, garantindo resultados de elevada qualidade e fiabilidade em todos os aspetos do seu trabalho.
Painéis sanduíche planosrepresentam um pilar fundamental na construção moderna e na engenharia industrial, oferecendo uma solução leve, de alta resistência e com baixo consumo energético para paredes, tetos, divisórias e vedações. Ao contrário dos painéis sanduíche perfilados,os painéis sanduíche planos apresentam um acabamento de superfície lisanum ou em ambos os lados, tornando-os ideais para aplicações que exigem apelo estético e alinhamento de precisão, como salas limpas, edifícios modulares e instalações industriais de alta especificação.
Este artigo abrangente e otimizado para SEO explora a composição técnica, as características de desempenho, as normas regulamentares e as melhores práticas relacionadas com os painéis sanduíche planos, ajudando os engenheiros, arquitetos e especialistas em compras a tomar decisões informadas.
O que é um painel sanduíche plano?
UMpainel sanduíche planoé um material de construção compósito que consiste em:
Material principal:Meio isolante (por exemplo, poliuretano (PU), poliisocianurato (PIR), lã de rocha ou poliestireno expandido (EPS))
Revestimentos:Aço liso, alumínio, aço inoxidável ou laminado de alta pressão (HPL)
Sistema Adesivo:Adesivos estruturais de poliuretano ou fenólicos utilizados sob alta pressão e calor
Principais características:
Superfície lisa e não perfilada(estética melhorada e fácil limpeza)
Elevada resistência à compressão e ao cisalhamento
Excelente isolamento térmico e acústico
Opções de espessura e acabamento do painel personalizáveis
Especificações Técnicas e Desempenho
| Propriedade | Valores típicos / Intervalo |
|---|---|
| Grossura | 40 mm – 200 mm |
| Condutividade térmica (PU/PIR) | 0,018–0,025 W/m·K |
| Resistência ao fogo (núcleo de lã de rocha) | ≥ 120 minutos (Classe A / EI120) |
| Planicidade da superfície | ≤ ±1 mm/m (norma ISO 1461) |
| Densidade Central | PU: 40–45 kg/m³ / Lã de rocha: 100–150 kg/m³ |
| Largura do painel | 900–1200 mm (personalizável) |
| Força de flexão | ≥ 0,5 kN/m² dependendo do vão e da espessura |
| Isolamento acústico (lã de rocha) | Até 30–40 dB |
| Absorção de água (EN 1609) | < 2% (PU) / < 1% (PIR) |
Princípios de engenharia por detrás dos painéis sanduíche planos
O comportamento mecânico e térmico dos painéis sanduíche é derivadoteoria do feixe composto, que modela o painel como duas camadas externas rígidas que resistem à flexão, com o material do núcleo a absorver cargas de cisalhamento. Para painéis sanduíche planos:
Revestimentos planospermitem uma união precisa de ponta a ponta, minimizando as folgas e as pontes térmicas.
Laminação simétricagarante estabilidade dimensional e equilíbrio de carga.
Núcleos de células fechadas(PU/PIR) atuam como barreiras de vapor eficazes.
Núcleos de lã de rochaproporcionar integridade ao fogo e amortecimento acústico.
Tipos de materiais de núcleo e seus casos de utilização
| Material principal | Propriedades | Casos de uso |
|---|---|---|
| Poliuretano (PU) | Excelente isolamento, leve | Isolamento residencial e comercial |
| Poliisocianurato (PIR) | Melhor desempenho contra incêndio, baixa condutividade térmica | Câmaras frigoríficas, salas limpas |
| Lã de rocha (lã mineral) | Não combustível, à prova de som | Paredes resistentes ao fogo, instalações industriais |
| Poliestireno Expandido (EPS) | Económico, bom isolamento | Armazéns, painéis divisórios |
Normas da indústria e conformidade regulamentar
Os painéis sanduíche planos devem aderir acódigos nacionais e internacionaispara garantir a segurança, a qualidade e o desempenho ambiental:
Padrões estruturais e de materiais:
EN 14509– Norma europeia para painéis sanduíche fabricados em fábrica
GB/T 23932-2009– Padrão nacional de painéis sanduíche da China
ASTM E84 / E119– Desempenho de materiais de construção ao fogo nos EUA
ISO 12572 / 10456– Desempenho térmico e de vapor
Desempenho do fogo:
EN 13501-1– Classificação de incêndio (por exemplo, A2-s1,d0 para painéis não combustíveis)
NFPA 286– Material de acabamento interior com propagação de chamas
Conformidade Ambiental:
ISO 14001– Sistemas de gestão ambiental
REACH / RoHS– Segurança química e de metais pesados
LEED / BREEAM– Certificações de construção sustentável
Aplicações comuns dos painéis sanduíche planos
| Indústria / Setor | Aplicação |
|---|---|
| Sistemas para salas limpas | Paredes e tetos em produtos farmacêuticos e eletrónicos |
| Armazenamento Frio | Painéis de parede isolados com núcleos PIR/PU |
| Interiores Comerciais | Divisórias de escritório com isolamento acústico |
| Centros de dados | Paredes não combustíveis com núcleos à prova de fogo |
| Construção Modular | Painéis de armário estruturais leves |
| Instalações de saúde | Ambientes de superfície antimicrobianos e fáceis de limpar |
Opções de acabamento de superfície
Aço galvanizado pré-pintado (PPGI):Durável e resistente à corrosão
Aço revestido a PVDF:Maior resistência aos raios UV e aos produtos químicos
HPL / Aço inoxidável:Utilizado em ambientes estéreis e de qualidade alimentar
Revestimento antibacteriano:Para hospitais, laboratórios e fábricas alimentares
Estão disponíveis personalizações de cor e textura para alinhamento com temas arquitetónicos ou conformidade visual específica do setor.
Considerações sobre a instalação e operação
Manuseamento do painel:
Utilize equipamento de elevação com ventosas ou espuma para evitar amolgadelas na superfície
Armazene em ambientes secos e ventilados antes da instalação
Dicas de instalação:
Os painéis devem ser montados em suportes estruturais nivelados
Selar as juntas utilizandoselantes de poliuretano ou silicone não endurecedores
Corrigir usandoparafusos auto-roscantes com tampas ocultasou fechos de cames (para construções modulares)
Manutenção:
Limpe regularmente com detergentes não abrasivos
Inspecione as linhas de vedação, juntas e revestimentos para verificar se existem danos ou desgaste
A tinta de retoque deve corresponder ao código RAL original da superfície
Desempenho Ambiental e do Ciclo de Vida
Os painéis sanduíche planos oferecem uma fortecredenciais de sustentabilidade:
Transmissão de baixa energia= carga AVAC reduzida
Longa vida útil= 25–40 anos com degradação mínima
Componentes recicláveis, especialmente o aço e a lã mineral
Contribui paraPontos LEEDatravés do isolamento térmico e da reutilização de materiais
Perguntas Frequentes (FAQs)
P1: Qual é a principal diferença entre os painéis sanduíche planos e perfilados?
UM:Os painéis sanduíche planos têm superfícies lisas e são normalmente utilizados em interiores, salas limpas ou ambientes de alta especificação, enquanto os painéis perfilados são mais adequados para telhados e paredes exteriores devido à maior rigidez e drenagem de água.
P2: Os painéis sanduíche planos podem ser utilizados para aplicações estruturais?
UM:Sim, dependendo do tipo de núcleo e da espessura do painel, podem suportar cargas estruturais em edifícios modulares, divisórias e fachadas. A capacidade de carga deve ser verificada através de tabelas de vãos e ensaios de acordo com a norma EN 14509.
P3: Qual é o melhor material de núcleo para a resistência ao fogo?
UM: Lã de rochaoferece o melhor desempenho de fogo, com classificação não combustível (Classe A1) e resistência ao fogo até 2 a 4 horas.
P4: Os painéis sanduíche planos são adequados para ambientes húmidos?
UM:Sim, especialmente quando se utilizam núcleos de células fechadas, como PU/PIR, e revestimentos resistentes à corrosão (por exemplo, aço revestido com PVDF ou aço inoxidável). Garanta a vedação adequada das juntas para manter a barreira contra a humidade.
P5: Como é conseguida a estanquicidade em instalações de painéis planos?
UM:As arestas maquinadas com precisão, os sistemas de bloqueio de cames e as juntas de vedação ajudam a criarinvólucros herméticos, especialmente em salas limpas e ambientes controlados.
